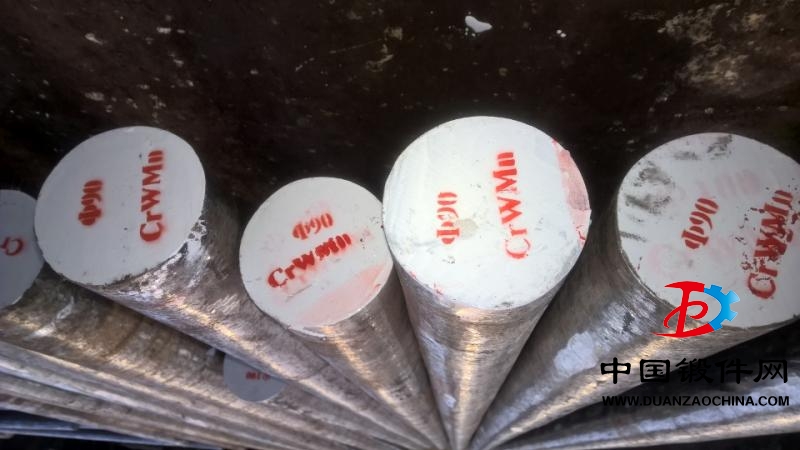

CrWMn是合金工具钢的一种，可用于锻件加工。中国锻件网推荐。
材料名称：合金工具钢
牌号：CrWMn
标准：GB/T 1299-1985
●特性及适用范围：
是应用较为广泛的冷作模具钢，被誉为“不变形钢”，但形成网状碳化物比较敏感。主要用作淬火时要求变形很小，长而形状复杂的切削刀具（如拉刀、长丝锥、长铰刀、专用铣刀）和量具（如板牙、块规、量规、样柱、样套）以及截面不大而形状复杂的高精度的冷冲模等。
●力学性能：
硬度 ：退火,255～207HB,压痕直径3.8～4.2mm;淬火,≥62HRC
●化学成份：
铬 Cr：0.90～1.20
镍 Ni：允许残余含量≤0.25
铜 Cu：允许残余含量≤0.30
钨 W ：1.20～1.60
碳 C ：0.90～1.05
硅 Si：≤0.40
锰 Mn：0.80～1.10
硫 S ：≤0.03
磷 P ：≤0.03
●热处理规范及金相组织：
锻件热处理规范：淬火,800～830℃油冷。
●交货状态：
锻件以钢材退火状态交货或者双方商议具体交货细节。
