钢管法兰标准公称尺寸和钢管外径

发布日期：2016-10-08 浏览次数：1192

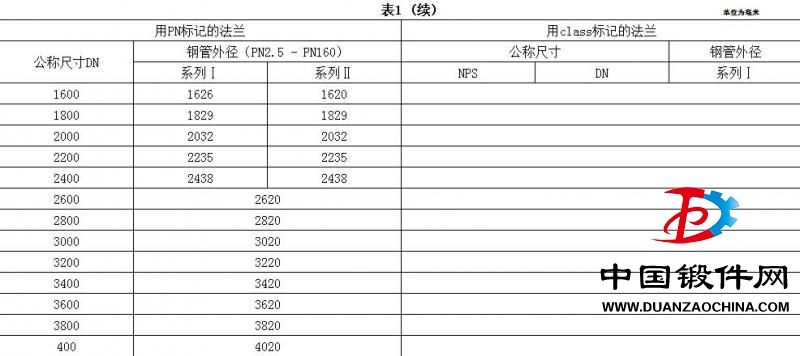

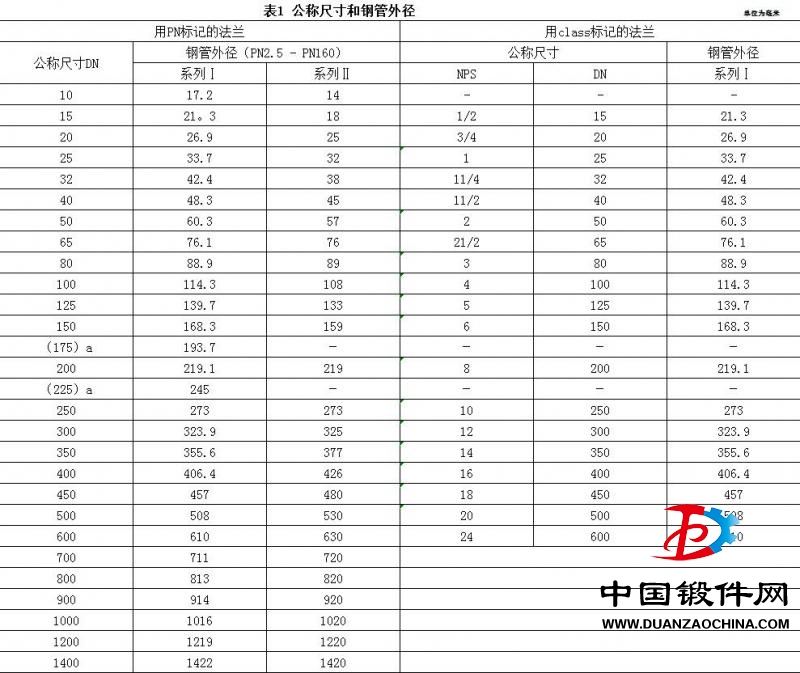

本法兰标准适用的钢管外径分为Ⅰ、Ⅱ俩个系列，除了公称压力为PN250、PN320和PN400的管法兰以外，俩个体系管法兰的公称尺寸和钢管外径应符合表1的规定。公称压力为PN250、PN320和PN400的管法兰的公称尺寸和钢管外径应符合表2的规定。

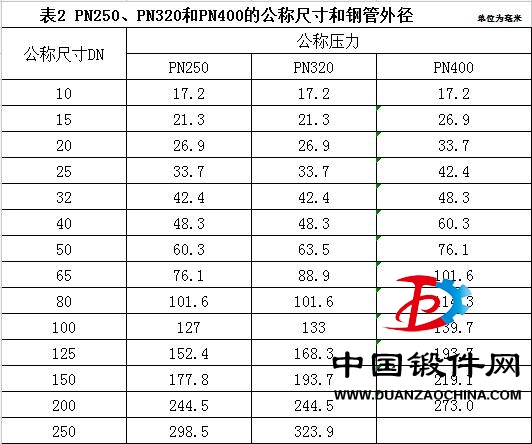

表2PN250、PN320和PN400的公称尺寸和钢管外径 .jpg

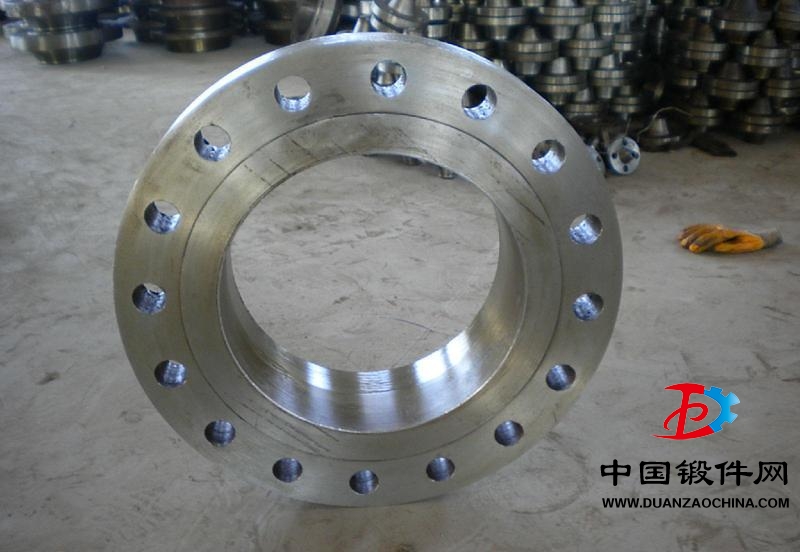

上图为管法兰或近似法兰
