1 范围
本标准规定了钢制压力容器用乙型平焊法兰的结构型式与系列尺寸。
本标准适用于公称压力为0.25?4.0MPa工作温度高于一 20?350℃的钢制压力容器乙型平焊法兰。
本标准适用腐蚀裕量小于等于2mm。当腐蚀裕量为3mm时，应加厚短节厚度2mm。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。
JB/T4700—2000 压力容器法兰分类与技术条件
JB/T4704—2000 非金属软垫片
JB/T4705—2000 缠绕垫片
JB/T14706—2000 金属包垫片
JB/T4707—2000 等长双头螺柱
3 结构型式与尺寸

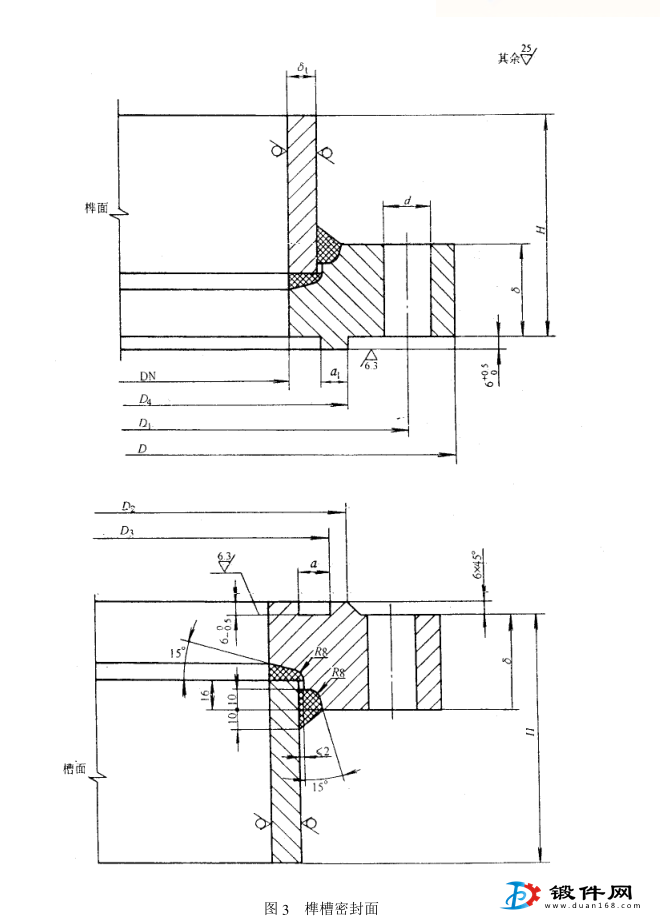

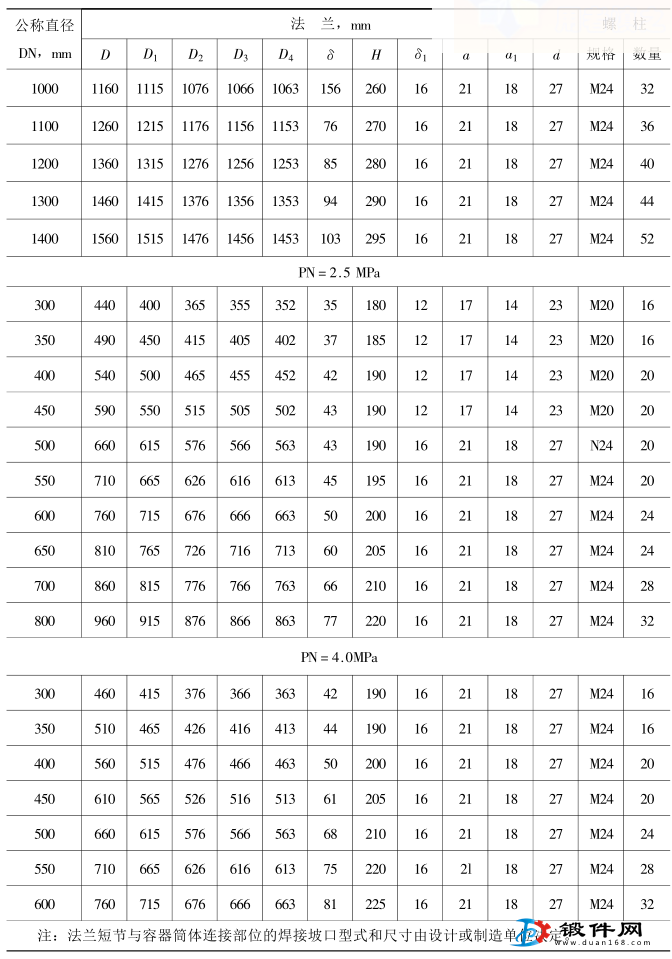

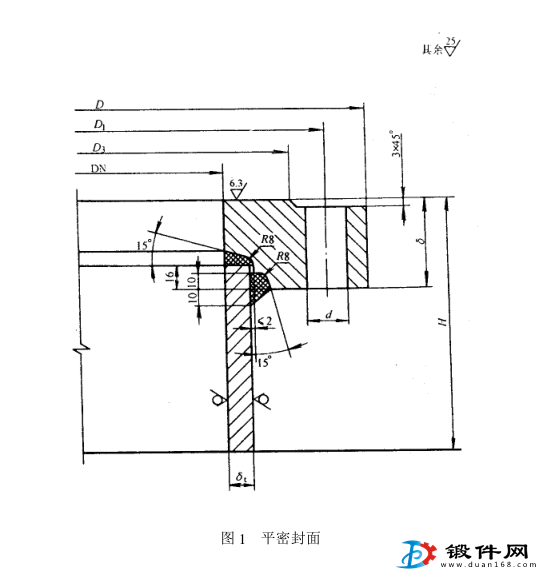

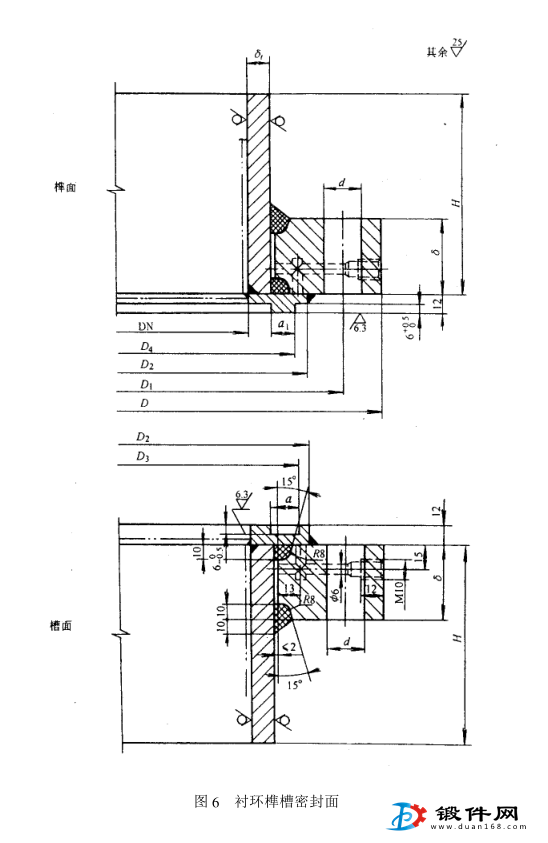

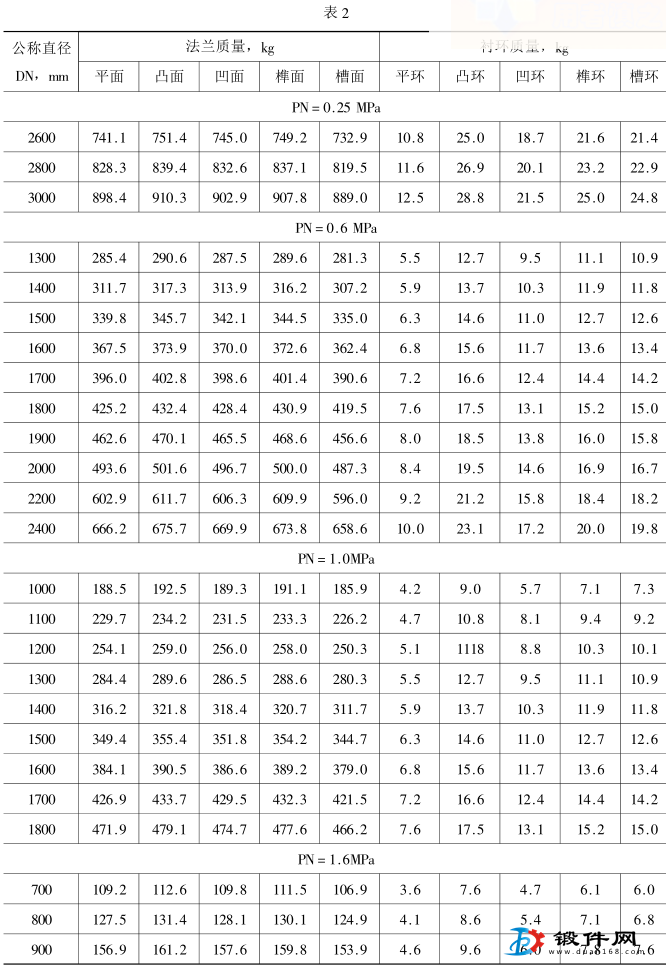

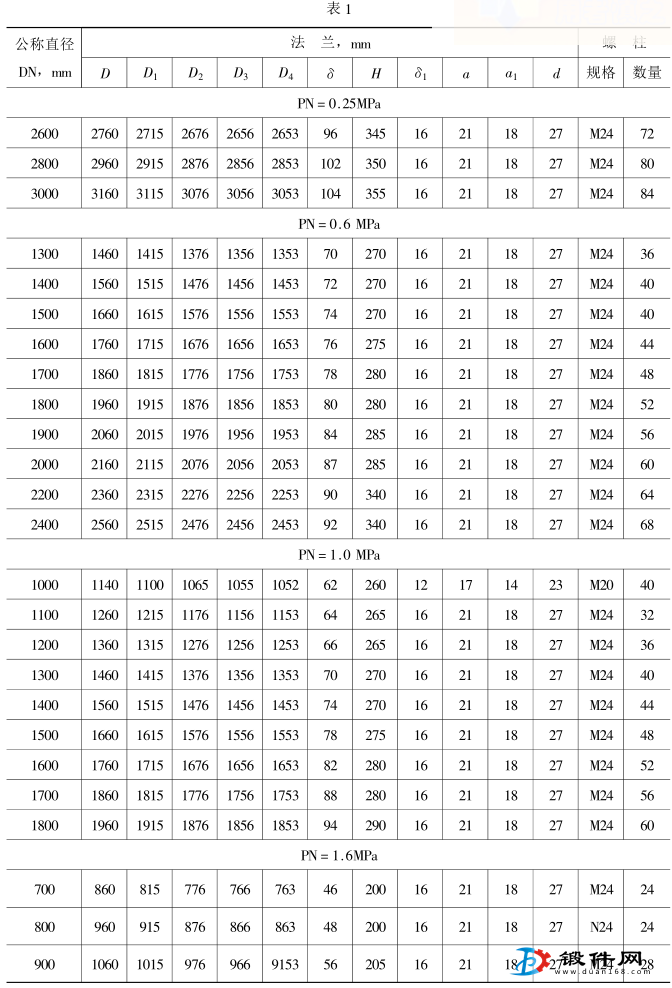

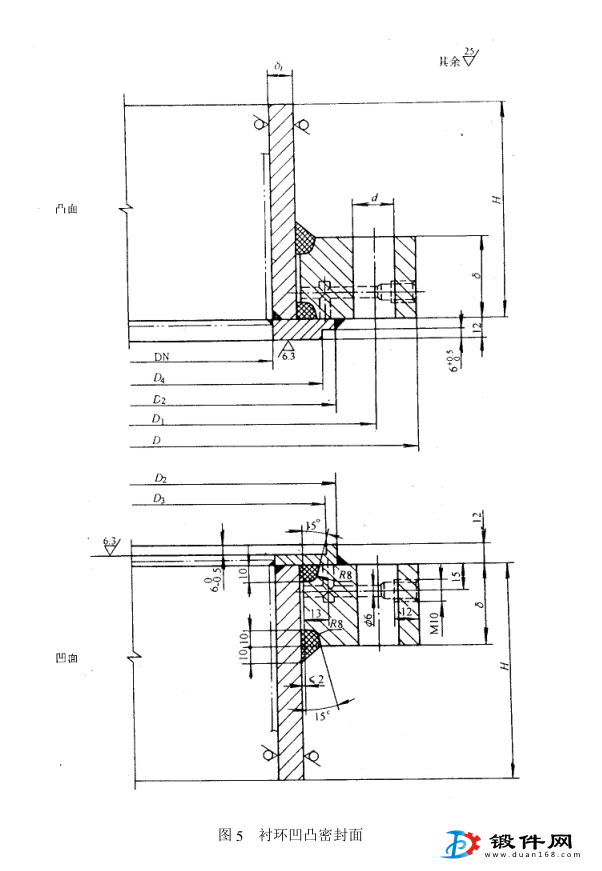

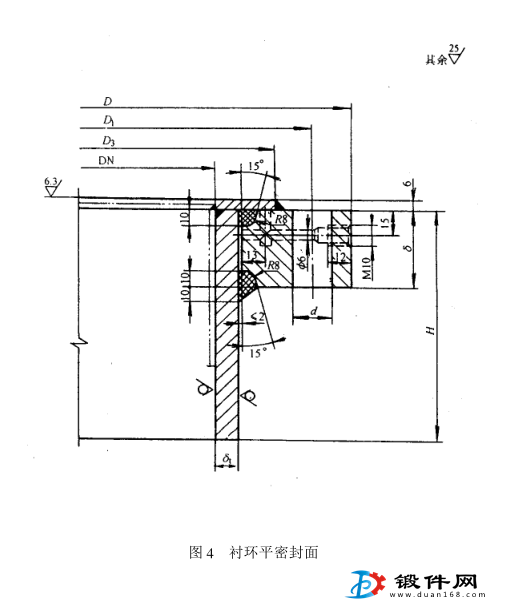

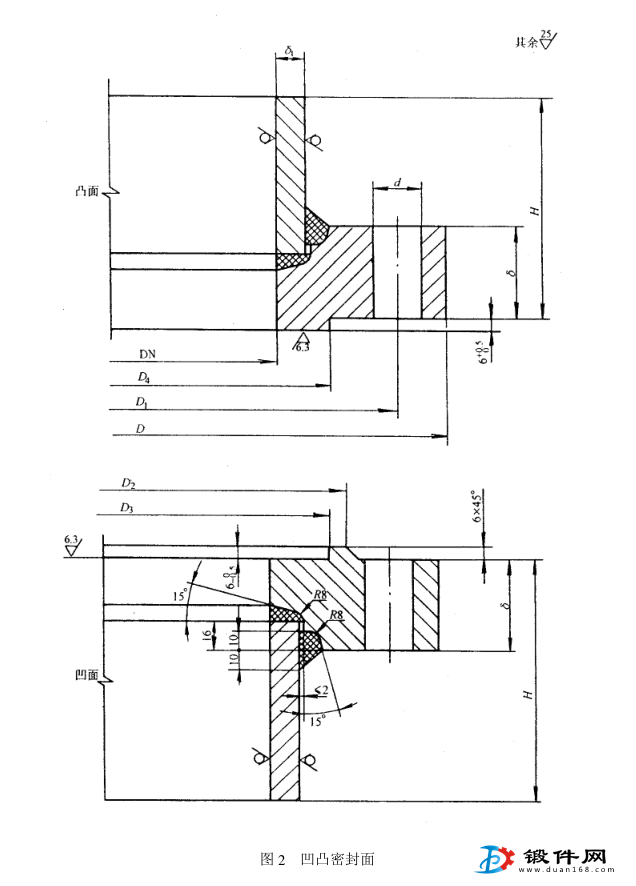

各类密封面的乙型平焊法兰的结构型式及系列尺寸应符合图1?图6和表1的规定，法兰及衬环的质量列于表2。
4 选用规定
4.1法兰及相匹配的垫片、螺柱、螺母的材料、允许工作压力、技术条件及其标记按JB/T4700的规定。
4.2法兰用非金属软垫片、缠绕垫片、金属包垫片应分别符合JB/T4704、JB/T4705、JB/T4706的规定。
4.3法兰用等长双头螺柱应符合JB/T4707的规定。
4.4为适应腐蚀裕量要求加厚的短节厚度应在图样明细表的备注栏中注明
乙型平焊法兰
