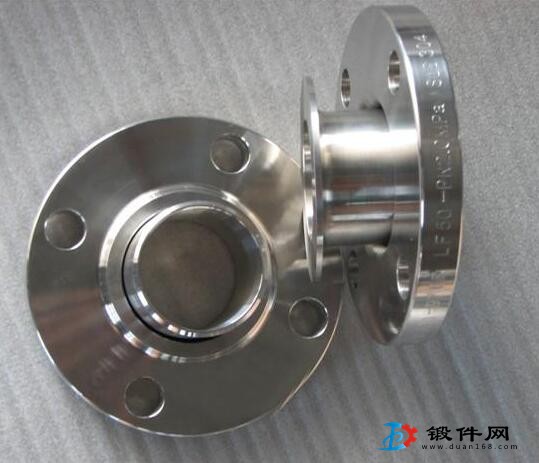

活套法兰的定义


活套法兰是利用翻边、钢环等把法兰套在管端上,法兰可以在管端上活动。钢环或翻边就是密封面,法兰的作用则是把它们压紧。由此可见由于被钢环或翻边挡住,活套法兰不与介质接触。因为法兰是可以活动的,不直接和管道连接,所以称之为活套法兰,也有另一种说法叫松套法兰。


活套法兰的目的主要是管道内部无焊缝,对于管道内部有严格要求的,需要采用活套法兰。比如气力输送系统,管道内部要求内处理而且不能有焊缝的,就需要采用活套法兰。同时如果为了节约成本,对于不锈钢的管道可以用活套法兰。这样,法兰可以采用碳钢,里面翻边采用不锈钢,而不需要采用全不锈钢法兰,可以大幅度节约成本。



活套法兰的标准


国标:GB/T9112-2000(GB9113·1-2000~GB9113·4-2000)


美标:ANSI B16.5 Class150、300、600、900、1500(WN、SO、BL、TH、LJ、SW)


日标:JIS 5K、10K、16K、20K(PL、SO、BL、WN、TH、SW)


德标:DIN2573、2572、2631、2576、2632、2633、2543、2634、2545(PL、SO、WN、BL、TH)


化工部标准:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-97系列、HG20615-97系列


机械部标准:JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994


压力容器标准:JB1157-82~JB1160-82、JB4700-2000~JB4707-2000 B16.47A/B B16.39 B16.48
