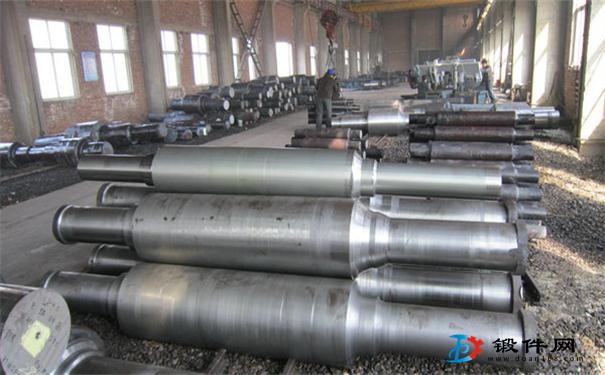

轴类锻件的加工工艺因其用途、结构形状、技术要求、产量大小的不同而有差异。而轴的工艺规程编制是生产中最常遇到的工艺工作。
（一）轴类锻件加工的主要问题
轴类锻件加工的主要问题是如何保证各加工表面的尺寸精度、表面粗糙度和主要表面之间的相互位置精度。
轴类锻件加工的典型工艺路线如下：
毛坯及其热处理→预加工→车削外圆→铣键槽等→热处理→磨削
（二）CA6140主轴加工工艺分析
1、CA6140主轴技术条件的分析
（1）、支承轴颈的技术要求
主轴两支承轴颈A、B的圆度允差0.005毫米，径向跳动允差0.005毫米，两支承轴颈的1：12锥面接触率＞70%，表面粗糙度Ra0.4um。支承轴颈直径按IT5-7级精度制造。
主轴外圆的圆度要求，对于一般精度的机床，其允差通常不超过尺寸公差的50％，对于提高精度的机床，则不超过25%，对于高精度的机床，则应在5～10％之间。
（2）、锥孔的技术要求
主轴锥孔（莫氏6号）对支承轴颈A、B的跳动，近轴端允差0.005mm，离轴端300mm处允差0.01毫米，锥面的接触率＞70％，表面粗糙度Ra0.4um，硬度要求HRC48。
（3）、短锥的技术要求
短锥对主轴支承轴颈A、B的径向跳动允差0.008mm，端面D对轴颈A、B的端面跳动允差0.008mm，锥面及端面的粗糙度均为Ra0.8um。
（4）、空套齿轮轴颈的技术要求
空套齿轮的轴颈对支承轴颈A、B的径向跳动允差为0.015毫米。
（5）、螺纹的技术要求
这是用于限制与之配合的压紧螺母的端面跳动量所必须的要求。因此在加工主轴螺纹时，必须控制螺纹表面轴心线与支承轴颈轴心线的同轴度，一般规定不超过0.025mm。
从上述分析可以看出，主轴的主要加工表面是两个支承轴颈、锥孔、前端短锥面及其端面、以及装齿轮的各个轴颈等。而保证支承轴颈本身的尺寸精度、几何形状精度、两个支承轴颈之间的同轴度、支承轴颈与其它表面的相互位置精度和表面粗糙度，则是主轴加工的关键。
