对焊法兰结构特点及用途介绍

放大字体  缩小字体 发布日期:2018-12-17  来源:168锻件网  浏览次数:55
核心提示:在管道工程中,法兰主要用于管道的连接,低压管道可以使用丝接法兰,超过4公斤压力的就要使用焊接法兰. 对焊法兰多用于介质条件

       在管道工程中,法兰主要用于管道的连接,低压管道可以使用丝接法兰,超过4公斤压力的就要使用焊接法兰.


       对焊法兰多用于介质条件比较缓和的环境下,如低压非净化压缩空气、低压循环水,它的优势在于价格比较便宜。对焊法兰的密封面可以分为光滑式、凹凸式和榫槽式三种。光滑式对焊法兰的应用范围很广,其他两种方式的对焊法兰在使用中也是比较多的。对焊法兰的结构合理,强度与刚度较大,经得起高温高压、反复弯曲和温度波动等各种恶劣的环境,并且还不会降低密封性能。

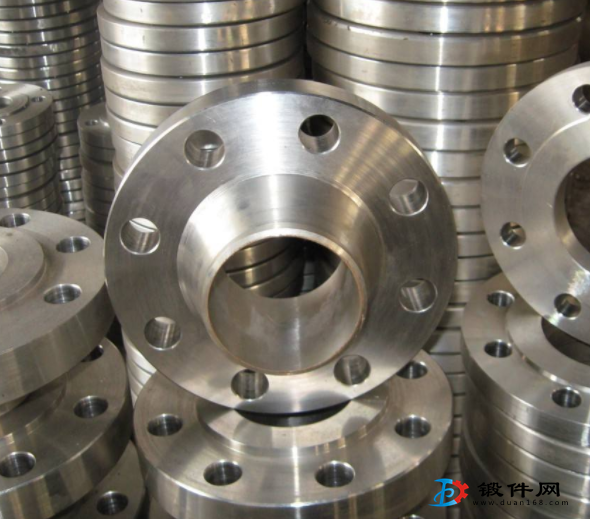

       对焊法兰是管件的一种,是指带颈的并有圆管过渡的并与管子对焊连接的法兰。目前被广泛应用,因为对焊法兰不易变形,密封好,用途广泛,有相应的刚性与弹性要求和合理的对焊减薄过渡。


       同时因为焊口离接合面距离大,接合面就可以免受焊接温度变形,并且采取了比较复杂的嗽叭形体结构,适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,一般用于PN大于2.5MPa的管道及阀门的连接;也被用于输送价格昂贵、易燃、易爆介质的管路上。在生产过程中,对焊法兰在生产和焊接时严格控制技术参数,保证能够在生产和使用中充分发挥作用和价值。


       对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰,它不易变形,密封好,应用广泛,有相应的刚性与弹性要求和合理的对焊减薄过渡。对焊法兰的相关资料如下:


    (1)对焊法兰的螺栓孔中心圆直径为50mm----2130mm


    (2)对焊法兰的螺栓孔直径为11mm-30mm


    (3)对焊法兰的厚度:12mm-58mm


    (4)管子外径 : A(17. 2-2032MM) B(14-2020MM )


    (5)法兰内径:A(18-2036MM ) B(15-2024MM)


    (6)法兰理论重量:0.36kg--234.6kg(DN1800)


       对焊法兰特别适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,一般用于PN大于2.5MPa的管道及阀门的连接,也用于输送价格昂贵、易燃、易爆介质的管路上。
