当前位置: 首页 » 锻件资讯 » 行业百科 » 热处理百科 » 正文

水作为锻件淬火冷却介质的主要缺点有:

放大字体  缩小字体 发布日期:2020-01-15  来源:法兰锻件网  浏览次数:42
核心提示:1)在奥氏体等温转变图的典部区,即500-600℃左右,水处于蒸汽膜阶段,冷却速度不够快,往往会造成锻件冷却不均匀及冷却速度不足

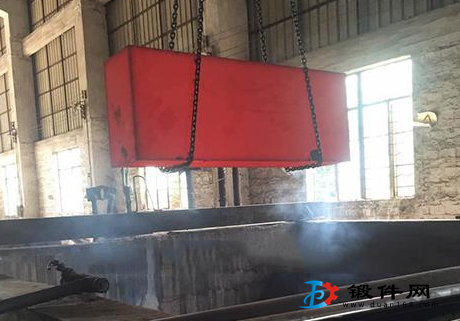

1)在奥氏体等温转变图的典部区,即500-600℃左右,水处于蒸汽膜阶段,冷却速度不够快,往往会造成锻件冷却不均匀及冷却速度不足而形成的“软点”。在马氏体转变制度,即300-100℃左右,水处于沸腾阶段,冷却速度太快,易使马氏体转变速度过快而产生很大的内应力,导致锻件严里变形甚至开裂。


2)水温对冷却能力影响大,因此对环境温度的变化敏感,水温升高,冷却能力急剧下降,且最大冷却速度的温度区间移向低温。当水温超过30℃时,在500-600℃范围冷却速度明显下降,往往导致锻件淬不硬,而对 马氏体转变范围的冷却速度影响却较小。当水温提高到60℃冷却速度将下降50%左右。


3)当水中含有较多气体(如新换的水),或是水中混人不溶杂质,如油、肥皂、泥浆等,均会显著降低其冷却能力,故使用和管理中应特别注意。


根据水的冷却特性吋知,水一般H能适用于截面尺寸不大、形状较简单的碳素钢锻件的淬火冷却。淬火时,还必须注意:保持水温在40℃以下,最好在15-30℃之间,并保持水的流动性或循环,以破坏锻件表面蒸汽膜,也可以在淬火时用摆动工件(或使工件上下运动)的方法来破坏蒸汽膜,提高500-650℃间的冷却逨度,改善冷却条件,避免产生软点。



更多锻件资讯请关注 锻件网 www.duan168.com


关键词: 锻件

[ 锻件资讯搜索 ]  [ 打印本文




推荐图文
推荐锻件资讯
点击排行

关闭

微信关注

扫一扫

关注锻件网

微信二维码

TOP
