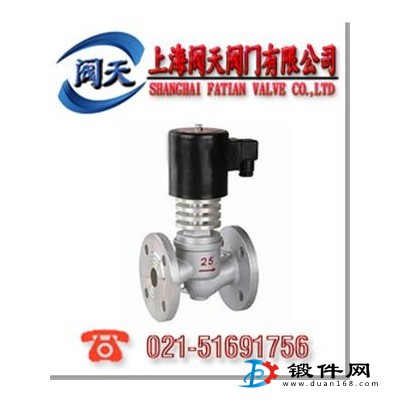

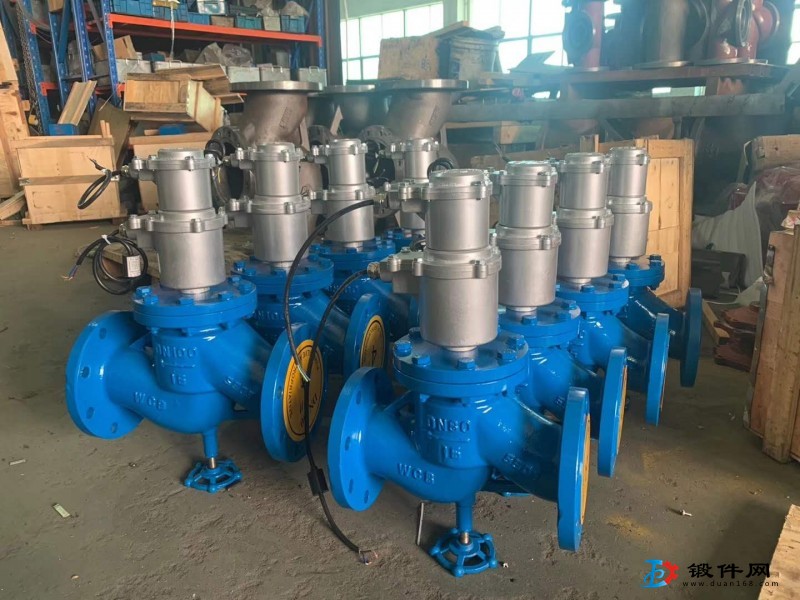

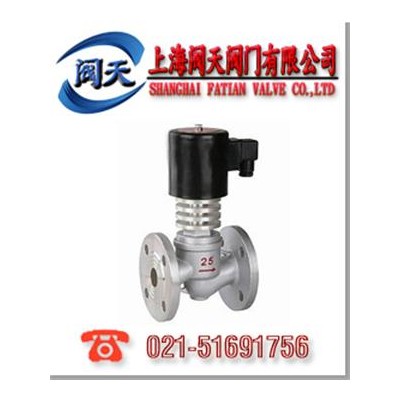

ZCG型高温电磁阀
ZCG型高温电磁阀广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器等
一、ZCG型高温电磁阀用途：
该电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。
二、ZCG型高温电磁阀产品特点：
耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。 耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。 耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。
三、ZCG型高温电磁阀技术参数：
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
|
公称压力（Mpa） |
1.6 |
|||||
|
工作压差（Mpa） |
0.04~1.6 |
|||||
|
工作介质 |
蒸汽、油（高温气体、液体） |
|||||
|
介质温度（℃） |
-40~350 |
|||||
|
环境温度（℃） |
-40~60 |
|||||
|
环境温度（℃） |
95±3% |
|||||
|
额定电压（V） |
Ac220 |
|||||
|
功率（VA） |
45 |
|||||
|
绝缘等级 |
H级 |
|||||
|
工作频率 |
连续 |
|||||
|
额定流量系数（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
|
泄露量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 |
|
四、ZCG型高温电磁阀技术参数：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
|
10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
