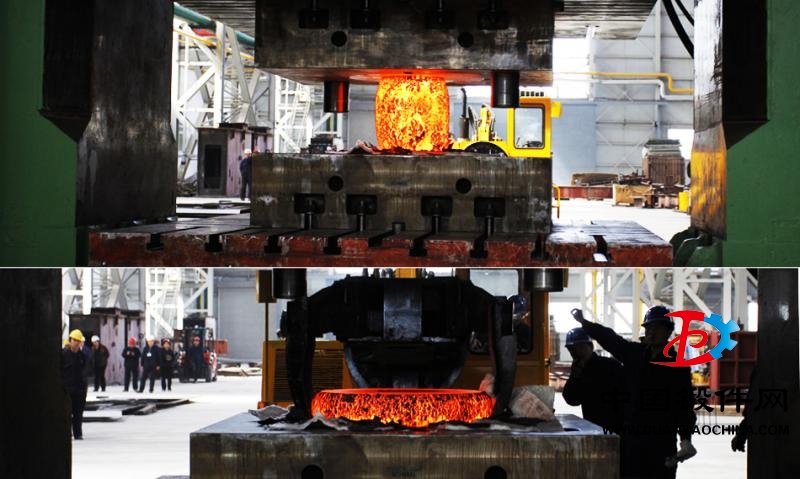

热锻压
是在金属再结晶温度以上进行的锻压。提高温度能改善金属的塑性，有利于提高工件的内在质量，使之不易开裂。高温度还能减小金属的变形抗力，降低所需锻压机械的吨位。但热锻压工序多，工件精度差，表面不光洁，锻件容易产生氧化、脱碳和烧损。当加工工件大、厚，材料强度高、塑性低时（如特厚板的滚弯、高碳钢棒的拔长等），都采用热锻压。当金属（如铅、锡、锌、铜、铝等）有足够的塑性和变形量不大（如在大多数冲压加工中）时，或变形总量大而所用的锻压工艺（如挤压、径向锻造等）有利于金属的塑性变形时,常不采用热锻压，而改用冷锻压。为使一次加热完成尽量多的锻压工作量，热锻压的始锻温度与终锻温度间的温度区间应尽可能大。但始锻温度过高会引起金属晶粒生长过大而形成过热现象，会降低锻压件质量。温度接近金属熔点时则会发生晶间低熔点物质熔化和晶间氧化，形成过烧。过烧的坯料在锻压时往往碎裂。一般采用的热锻压温度为:碳素钢800～1250℃；合金结构钢850～1150℃；高速钢900～1100℃；常用的铝合金 380～500℃；钛合金850～1000℃；黄铜700～900℃。
冷锻压
是在低于金属再结晶温度下进行的锻压，通常所说的冷锻压多专指在常温下的锻压，而将在高于常温、但又不超过再结晶温度下的锻压称为温锻压。温锻压的精度较高，表面较光洁而变形抗力不大。
在常温下冷锻压成形的工件，其形状和尺寸精度高，表面光洁，加工工序少，便于自动化生产。许多冷锻、冷冲压件可以直接用作零件或制品，而不再需要切削加工。但冷锻时，因金属的塑性低，变形时易产生开裂，变形抗力大，需要大吨位的锻压机械。
更多锻件资讯请关注 中国锻件网www.duan168.com
