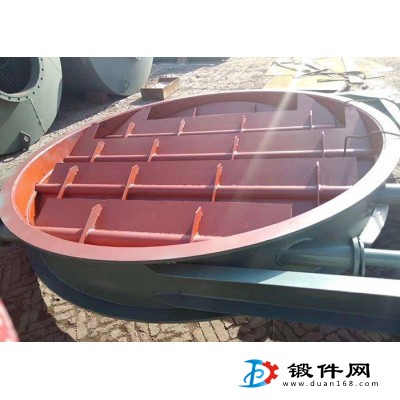

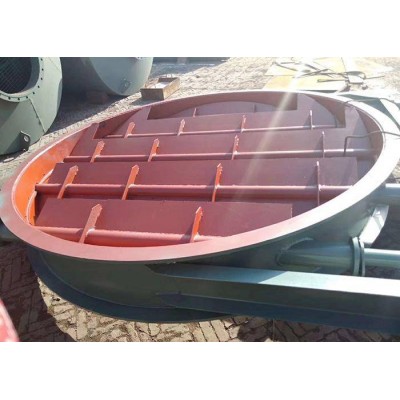

船用百叶阀百叶阀多页蝶阀

电动调节是具有自动调节特性的阀门，由阀体、百叶板、阀轴、连杆机构、驱动装置等主要部件组成，阀门主体为焊接结构，门板是由几个绕各自旋转轴动作的百叶板组成，轴端采用柔性石墨编织填料密封，具有耐高温、自润滑等特点。阀门工作原理是驱动装置输出力矩通过连杆机构传给各阀轴，由各阀轴的转动带动各自的百叶板旋转，，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。它具有结构简单、流阻小、重量轻、转动灵活、使用寿命长、操作维护方便等优点。

性能参数

公称压力PN(MPa)	0.005MPa
适用温度℃	-30~350℃
适用介质	粉尘、含尘气体
泄漏量	≤3%
阀门启闭时间	≈25秒 second
输入信号（直流）	Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道	3个
输入电阻	Ⅱ型220Ω；Ⅲ型250Ω
电源电压	220V+20V/-20V；50HZ
介质流速	≤25m/s

主要零件材料

名称	阀体	百叶板	连杆	支架	曲柄	阀轴
材料	碳钢	碳钢	碳钢	WCB QT500-7	碳钢	2Cr13

主要尺寸

DN	D1	D	L	L1	H1	H	b	Z-Φd	轴数	执行器	Wt/kg
500	555	600	220	300	900	1270	8	20-18	3	DKJ-310	594
600	655	700	220	300	950	1370	10	20-18	3	DKJ-310	629
700	755	800	240	300	1000	1470	10	20-18	3	DKJ-310	721
800	870	930	240	365	1120	1640	10	24-23	3	DKJ-410	813
900	970	1030	260	365	1170	1740	12	24-23	3	DKJ-410	905
1000	1070	1130	260	365	1220	1840	12	28-23	3	DKJ-410	1000
1120	1190	1250	280	420	1430	2110	12	28-23	3	DKJ-510	1080
1250	1320	1380	280	420	1495	2240	14	32-23	4	DKJ-510	1372
1400	1470	1530	300	420	1570	2390	14	36-23	4	DKJ-510	1566
1600	1670	1730	320	450	1745	2660	14	40-23	4	DKJ-610A	1951
1800	1870	1930	340	450	1845	2860	16	44-23	4	DKJ-610A	2340
2000	2070	2130	360	450	1945	3060	16	48-23	4	DKJ-610A	2730
2240	2310	2370	380	480	2095	3330	18	48-23	4	DKJ-610	3075
2500	2570	2630	420	480	2225	3590	18	52-23	5	DKJ-610	3624
2800	2870	2930	440	480	2375	3890	18	60-23	5	DKJ-610	4226
3000	3070	3130	460	480	2475	4090	18	60-23	5	DKJ-610	4735

依托江苏冶金设计院在烧结、炼钢、炼铁、轧钢、冶金机械、工业炉等领域的工程总包地位，目前科宁阀门研发生产出具有自主知识产权的煤气专用蝶阀,气动快切阀,RTO炉专用风阀、船用脱硫脱硝挡板阀，单轴双挡板风门，电动百叶窗阀门，高温烟气插板门，烟道调节风门，圆形多叶蝶阀，电动调节阀,电动阀门执行器,气动阀门执行器等，深受众多业主的称赞！
